SK하이닉스, 엔비디아에 'HBM4' 조기 공급. 6월 샘플, 10월 양산할 듯.

1名無し2025/01/16(Thu) 04:10:55ID:Y0MzEyMTI(1/1)NG報告
엔비디아 '루빈' GPU 출시 속도에 맞춰 대응 가속화.

SK하이닉스가 이르면 올해 6월 엔비디아에 HBM4(6세대 고대역폭메모리) 샘플을 출하할 계획인 것으로 파악됐다. 이르면 3분기말께부터 제품 공급이 시작될 것으로 관측된다. 당초 하반기 공급에서 일정을 다소 앞당긴 것으로, SK하이닉스는 차세대 HBM 시장을 선점하기 위해 양산화 준비를 서두르고 있다.

15일 업계에 따르면 SK하이닉스는 오는 6월 HBM4의 첫 커스터머 샘플(CS)을 고객사에 조기 공급하는 것을 목표로 세웠다.

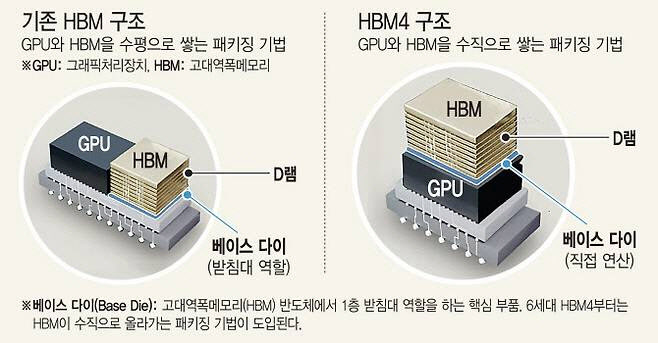

HBM4는 데이터 전송 통로인 I/O(입출력 단자) 수를 이전 세대 대비 2배 많은 2048개로 집적해 성능을 극대화했다. 엔비디아의 경우 당초 2026년 차세대 고성능 GPU '루빈(Rubin)' 시리즈에 12단 적층 HBM4를 탑재하기로 했었으나, 계획을 앞당겨 올 하반기 출시를 목표로 하고 있다.

이에 따라 SK하이닉스도 HBM4 개발에 속도를 내고 있다. 회사는 엔비디아향 HBM4 공급을 위한 전담 개발팀을 꾸리고, 지난해 4분기 HBM4 테이프아웃을 완료했다. 테이프아웃이란 연구소 수준에서 진행되던 반도체 설계를 완료하고, 도면을 제조 공정에 보내는 과정이다.

이후 SK하이닉스는 HBM4의 샘플을 고객사에 보내는 일정도 당초 올 하반기에서 6월로 앞당겼다. 해당 샘플은 고객사에 제품을 양산 공급하기 전 인증을 거치기 위한 커스터머 샘플로 알려졌다. HBM4 양산화를 위한 마지막 단계에 돌입한다는 점에서 의미가 있다.

HBM4는 주요 메모리 기업들의 차세대 고부가 메모리 시장의 격전지가 될 전망이다. 마이크론 역시 최근 진행한 회계연도 2025년 1분기 실적발표에서 "오는 2026년 HBM4의 본격적인 양산 확대를 진행할 계획"이라고 밝힌 바 있다.
